高加聯成閥（液動）

主要用途

高加聯成閥包括J761Y型入口液動閥和JH61Y型出口止回閥。當高壓加熱器管系破裂，引起水位升高，達到報警水位時，入口閥快速關閉，同時止回閥也迅速關閉，切斷高壓加熱器，使高壓加熱器解列，給水走旁路，從而起到保護高壓加熱器的作用，使機組正常運行。

産品特點

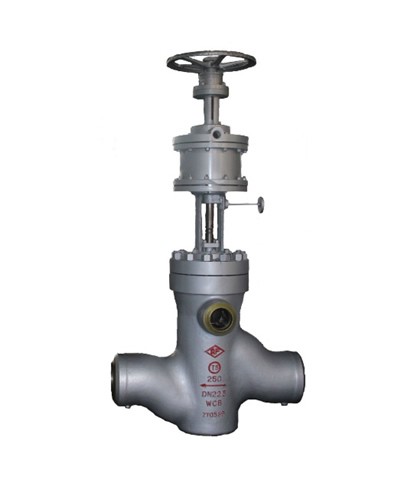

• 入口液動閥

入口液動閥主路出入口呈直通式，分為上閥座密封及下閥座密封，上層是走兩個小旁路，下路是走主路過高加，通過兩個密封面調節給水走向。

閥門配備活塞式液壓裝置，控制介質一般來自凝結水。活塞上下分兩個水室，活塞上部有長流水，經過活塞上的通孔流到下部水室排出水室外，起到清潔管路以防止卡澀的作用。

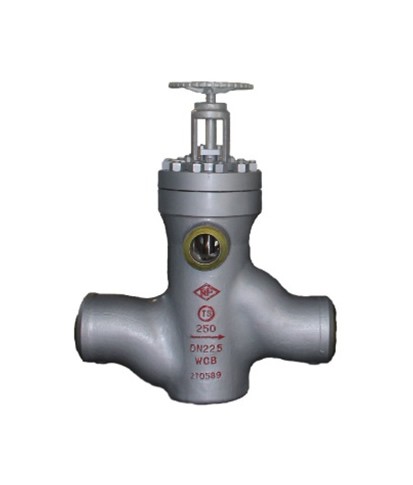

• 出口止回閥

出口止回閥閥體與入口閥一緻，當入口閥啓閉時，出口止回閥閥瓣在介質作用下自由動作實現閥門啓閉。

• 閥門設計有手輪。在閥門關閉高加解列時，可同時通過手輪關閉閥門，防止閥門誤開，增加安全性。但在閥門開啓系統正常運行時，手輪要開到最上端，避免影響閥門開啓。

主要設計規範

産品範圍

注：1、超出以上規格閥門可按用戶要求定制；
2、每台閥門适用溫度範圍以閥門實際承壓材料為準。
