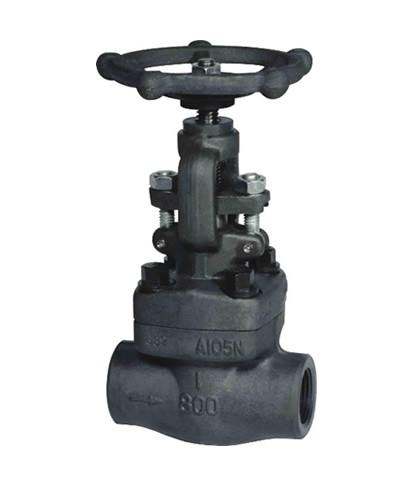

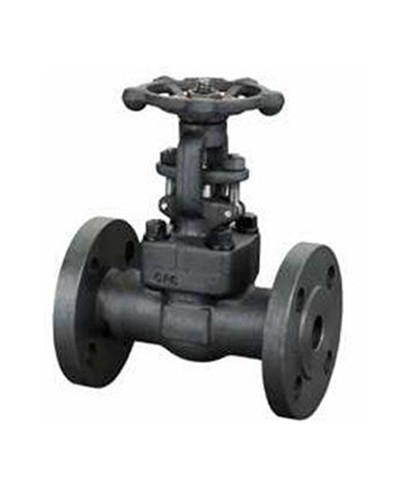

中低壓鍛鋼閘閥

主要用途

中低壓鍛鋼閘閥是采用模鍛工藝制造的小口徑管路用閘閥，用于截斷或接通管路中的介質，選用不同的材質，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

産品特點

• 閥體采用全鍛造工藝，組織均勻，外形美觀；

• 閘閥的啓閉件是閘闆，閘闆的運動方向與流體方向相垂直，閘闆随閥杆一起作直線升降運動；

• 閘閥設計兩個密封面，實現雙向都可密封；

• 按連接方式分為三種：法蘭連接、絲扣連接、焊接連接，滿足不同需求；

• 閥體材料、墊片和填料可根據實際工況或用戶要求合理選配，能适用于各種壓力、溫度及介質工況；

• 閘閥有多重操作方式供用戶選擇，主要有手動、傘齒輪傳動、氣動、電動等。

主要設計規範

設計與制造	結構長度	法蘭連接尺寸	檢驗與試驗	壓力與溫度基準
NB/T47044、JB/T 7746	JB/T 7746	GB/T 9124.1、HG/20592	GB/T 26480	GB/T 12224
ASME B16.34	ASME B16.10	ASME B16.5 HG/20615	ASME B16.34	ASME B16.34

産品範圍

公稱壓力	PN16～PN160（Class150—Class800）
公稱尺寸	DN10～DN50（NPS 3/8～NPS 2）
閥體材料	A105、F22.CL3、F304、F304L、F316、F316L、
試驗壓力(MPa)	強度試驗(水壓)	1.5×P（38℃壓力額定值）
	密封試驗(水壓)	1.1×P（38℃壓力額定值）
适用溫度	-29℃～650℃
适用介質	蒸汽、水、油品等

注：1、超出以上規格閥門可按用戶要求定制；
2、每台閥門适用溫度範圍以閥門實際承壓材料為準。
