4-2-1

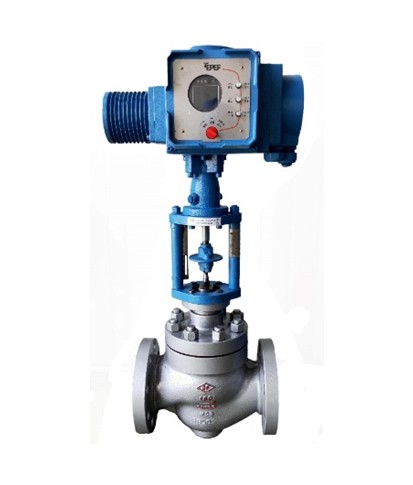

籠式雙座調節閥

結構簡單、緊湊，便于安裝、維護，使用壽命長。籠式雙座調節閥主要應用于大流量、高壓降的場合。

主要用途
調節閥又名控制閥，在工業自動化過程控制領域中，通過接受調節控制單元輸出的控制信号，借助動力操作去改變介質流量、壓力、溫度、液位等工藝參數的最終控制元件。調節閥适用于空氣、水、蒸汽、油品等介質。籠式雙座調節閥主要應用于大流量、高壓降的場合。
産品特點
• 結構簡單、緊湊，便于安裝、維護，使用壽命長；
• 閥體腔體S型流道以及分流翼設計，介質壓降損失小，流通能力大，可調範圍廣；
• 閥芯流量特性曲線精度高，平衡型閥芯，不平衡力小，允許壓差大，操作穩定；
• 閥芯導向部分的導向面積大，具有抗震性能好；
• 可采用焊接端和各種配管法蘭标準及法蘭密封面型式連接形式，滿足各種工程需要及用戶要求；
• 閥體材料品種齊全，墊片和填料可根據實際工況或用戶要求合理選配，能适用于各種壓力、溫度及介質工況；
• 調節閥可配用我司101系列多彈簧氣動薄膜執行機構，或者根據客戶要求配供他品牌氣動，電動或液動執行機構。

主要設計規範
設計與制造 結構長度 檢驗與試驗 壓力與溫度基準
NB/T47044
GB/T4213		 GB/T 17213 GB/T10869
GB/T4213		 GB/T12224、NB/T 47044

産品範圍
公稱壓力 PN16、PN25、PN40、，PN63、PN100
Class150、Class300、Class600
公稱尺寸 DN20～DN600（NPS 3/4～NPS 24）
閥體材料 WCB、WC6、WC9、ZG20CrMoV、CF8、CF3、CF8M、CF3M
适用溫度 -29℃～575℃
适用介質 空氣、水、蒸汽、油品等

注：1、超出以上規格閥門可按用戶要求定制；
       2、每台閥門适用溫度範圍以閥門實際承壓材料為準。
